popis systému VARIO
- universálního variabilního systému dodatečného zasklívání lodžií a balkonů panelových domů, rodinných vil, případně dalších prostor
Vrchní (nadparapetní) část
Princip navrženého systému a jeho vývoj

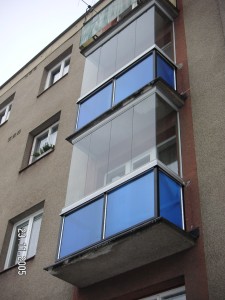

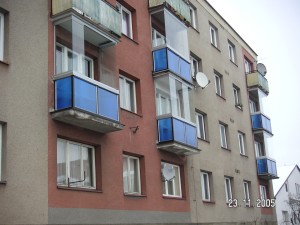

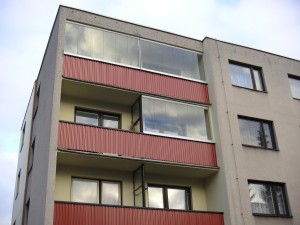

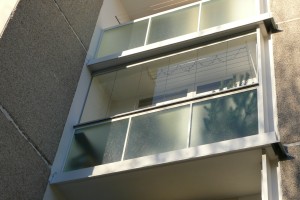

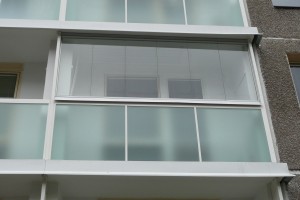

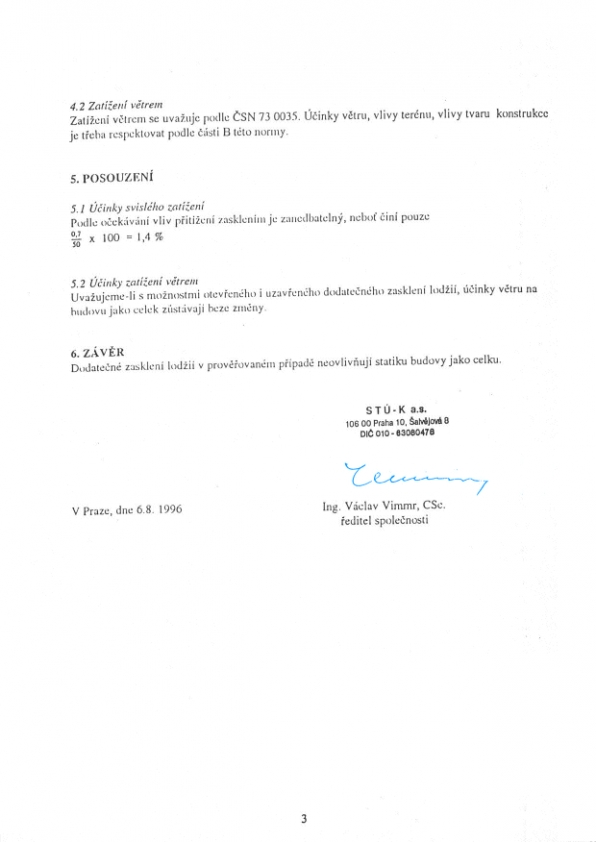

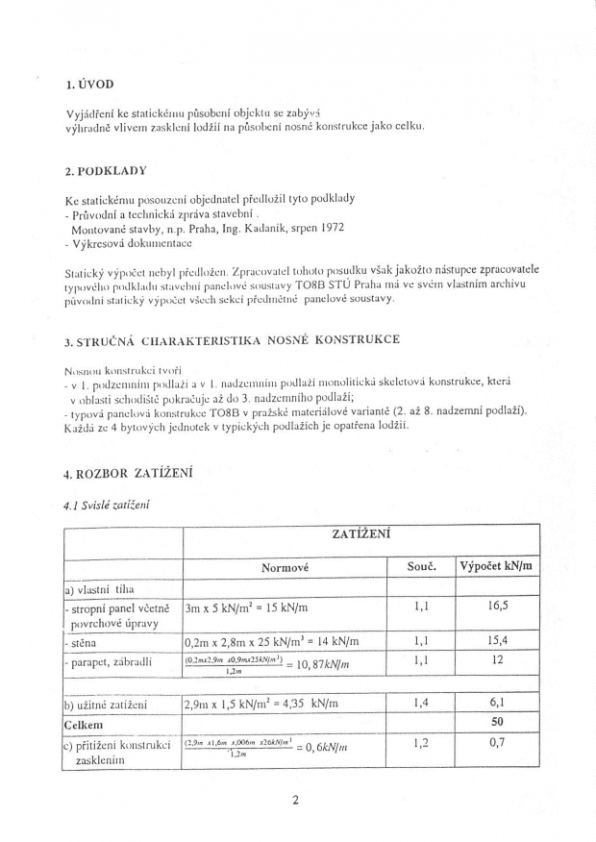

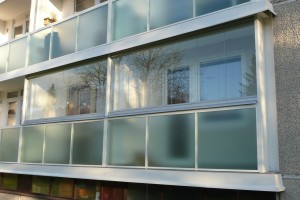

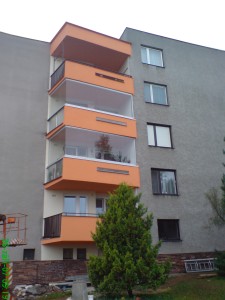

Balkonový systém VARIO je universálním řešením uzavření balkonů a lodžií panelových domů a je koncipován tak, aby byl použitelný pro všechny modulové rozměry i konstrukční soustavy. Vývoj celého systému probíhal ve spolupráci s týmem odborníků z katedry obvodových plášťů budov ze stavební fakulty ČVUT Praha, kteří zároveň svými výpočty nadimenzovali sílu hliníkových profilů i bezpečnostního kaleného skla tak, aby systém jako celek byl schopen čelit všem zatížením včetně tlaku větru v nejvyšších podlažích budov.
Dotažení jednotlivých částí systému do podrobných výrobních výkresů s udanými přípustnými tolerancemi provedla soukromá technická kancelář tak, aby byla zaručena kompaktnost systému a jeho nejoptimálnější funkčnost.
V neposlední řadě byl celkový design AI-profilů dořešen kolektivem architektů. Počítačovým zpracováním byly nalezeny ideální linie a tvary v návaznosti všech pohledových ploch, aby i celkový výsledný dojem odpovídal nárokům nadstandartního provedení.
Základní popis
Tato část systému je tvořena kombinací hliníkových profilů, nerezových a umělohmotných součástí a bezpečnostního kaleného čirého skla ti. 6 mm.

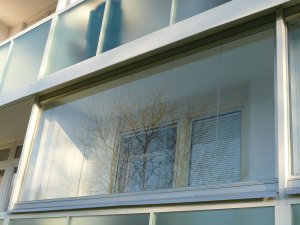

Horní pojezdový a spodní vodící profil jsou řešeny tak, aby bylo možné především v letních měsících jedno či všechna okna otevřít a přemístit buď k jedné či oběma stranám lodžie, čímž se celý prostor zpřístupní přirozenému proudění vzduchu a případnému pronikání přímých slunečních paprsků. Zároveň je možné v uzavřeném stavu okna uzamknout, čímž je zabráněno nežádoucímu vniknuti na lodžii z vnějšího prostoru, což má z hlediska bezpečnosti velký význam v přízemních bytech či naopak bytech v posledních podlažích budov, kde často dochází k vniknutí a vykradení právě z prostorů střechy.

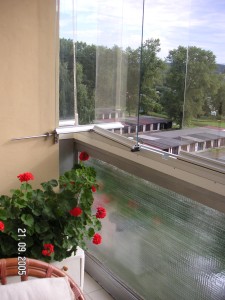

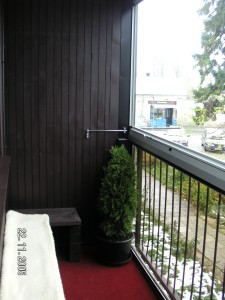

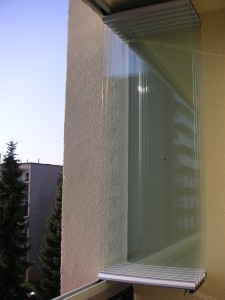

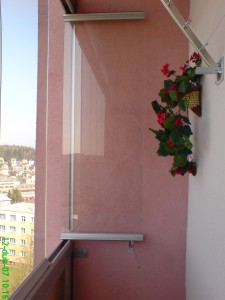

V otevřeném stavu jsou okna pevně zajištěna u boku lodžie pomocným mechanizmem proti nežádoucímu pohybu a tím poškození v případě silnějšího prouděni větru.

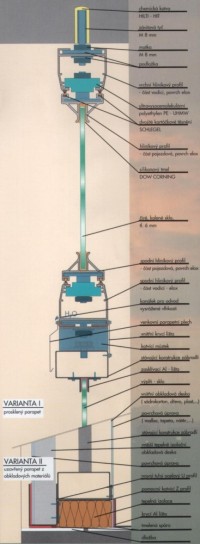

Nosné konstrukční prvky

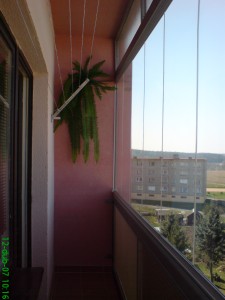

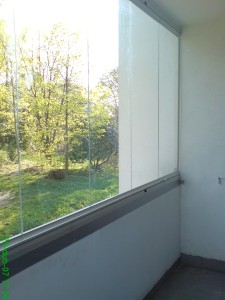

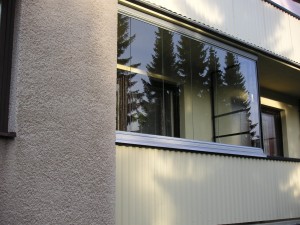

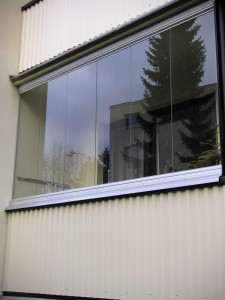

Celá konstrukce je tvořena kombinaci hliníkových profilů a bezpečnostního kaleného skla ti. 6 mm. Vzhledem k normové hodnotě pro osvětleni místnosti za lodžií je sklo dodáváno v čiré barvě. Jde o tzv.zavěšenýsystém, kdy celou váhu přenáší vrchní pojezdový profil, přičemž spodní lišta je pouze vodící a zároveň je opatřena otvory pro odtok dešťové vody. Z vnější strany je připevněn parapetní plech, z vniřní pak horní a spodní začišťovací lišty. Jako materiál může být použit hliníkový plech, případně pozinkovaný plech v příslušné barvě dle přáni zákazníka. Oba profily mají v určitém místě otvory pro možnost vyjetí pevných posuvných čepů a tím je umožněno otevření i posuv jednotlivých skleněných tabuli, které jsou zatmeleny v horní a spodní liště, přičemž svislé hrany jsou pouze zabroušeny. Tím vzniká dojem celistvé prosklené plochy a výhled není rušen jakýmkoliv rámem. Výška tabuli je závislá na typu stavby, šířka je též proměnlivá, řádově však 600 mm. K pojezdům jednotlivých dílů je použit plast s nejlepšími kluznými vlastnostmi a minimálním otěrem - ultravysocemolekulární polyethylen- ozn. PE-UHMW.Kotvení horni- vrchní profil je kotven ke stropní konstrukci chemickou kotvou firmy HILTI (ozn. HIT) pomocí závitového pouzdra a kotevního šroubu M8<, který umožňuje zároveň vodorovné usazení profilu bez ohledu na nerovnost stropní konstrukce. V závislosti na kvalitě materiálu (cihel či betonu) udává výrobce únosnost jedné kotvy v tahu Nrec=1-3,5 kN a ve smyku Vrecl=1‚5-4,0 kN. Osová vzdálenost jednotlivých kotev je cca 600 mm.
Kotvení spodní: spodní vodící profil je pevně přišroubován ke kotvícímu můstku, jež je připevněn ke stávající konstrukci zábradlí, případně k přídavným kotvícím prvkům řešícím individuelní provedení parapetních části. V případě lodžiového parapetního panelu či zdiva je kotvení provedeno opět chemickou kotvou.
Těsnění: mezi sklem a zasklívacím profilem je vždy transparentní silikonový tmelDOW CORNING, sloužící jednak jako dokonalé těsněni a dále jako vynikající materiál ke spojení skla s hliníkem. U jednotlivých skládacích tabulí je v horní i spodní části dvojité kartáčkové těsnění SCHLEGEL, zabraňující vniknuti prachových částic z vnějšího do vnitřního prostoru lodžie.
Antikorozní úpravy: hliníkové profily mají ve standartním provedení povrchovou úpravu elox, ostatní mechanické části jsou pak pozinkovány, pohledové pochromovány. Tím je zaručena dostatečná životnost celého systému, ale i zlepšení vizuelních vlastnosti. Zároveň není vyloučena možnost jiné povrchové úpravy s obdobnými kvalitativními účinky (např.prášková technologie).

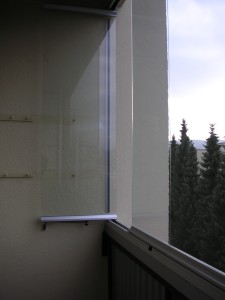

Pohledové dokončovací práce: v nadparapetní části jsou krajní okna z důvodu nerovnosti bočních stěn lodžie vzdálena cca 1,5 cm od kraje a vzniklé spáry pak překryty hliníkovým profilem tvaru L. Veškeré viditelné pohledové spáry v parapetní části, vznikající především v krajích lodžie, jsou řešeny přetmelením či přelištováním. Materiálem k provedení těchto začišťovacích prací může být dřevo, hliníkový či pozinkovaný plech, plast apod. s vhodně laděnou povrchovou úpravou s vhodným barevným odstínem. Způsob uchycení lišt může být libovolný a záleží na konkrétních podmínkách.
přednosti zasklení
ROZŠÍŘENÍ BYTOVÉHO PROSTORU
- o prostor, po většinu roku pro nepřízeň počasí nevyužívatelný
TECHNICKY PROPRACOVANÁ KONSTRUKCE
- odborníky přesně nadimenzovaná každá část systému
- vysoká odolnost proti všemu zatížení, včetně tlaku větru v nejvyšších podlažích budov
- použité minimální tolerance zajišťující optimální funkčnost
NOVÝ DESIGN
- navržený architekty pomocí počítače
- ideální spojení tvaru a funkce
EKONOMIKA
- výrazná úspora tepelné energie
- rychlá návratnost investice vložené do pořízení systému
- dlouhá životnost zaručená kvalitou použitých mteriálů
- eliminace poruch lodžiových prostor, následná úspora finančních prostředků na jejich opravy
NENÁROČNÁ MONTÁŽ
- stavebnicový systém
SNADNÁ ÚDRŽBA
- možnost mytí vnější strany oken z prostoru balkonu
OCHRANA PROTI:
- DEŠTI
- ZIMĚ
- VĚTRU
- PRACHU
- HLUKU
- NÁSILNÉMU VNIKNUTÍ
| Akumulace tepla v denních hodinách |
Omezení tepelných ztrát v noci a v zimním období |
 |
 |
objednávka kalkulace
(zpracování kalkulace je bezplatné)
Postup při realizaci individuelní zakázky:
1) Písemná či telefonická závazná objednávka
2) Návštěva našeho odborného pracovníka, který provede:
a) zaměření lodžie a zjištění podmínek ke konkrétní montáži
b) sepsání smlouvy o dílo s uvedením celkové ceny
c) převzetí finanční zálohy ve výši cca 30% z dohodnuté ceny
3) Termín dodání 5-6 týdnů od složení zálohové částky
